Pangkalahatang-ideya ng Roll Forming Machine

Pangkalahatang-ideya ng Roll Forming Machine (1)

Roll Forming

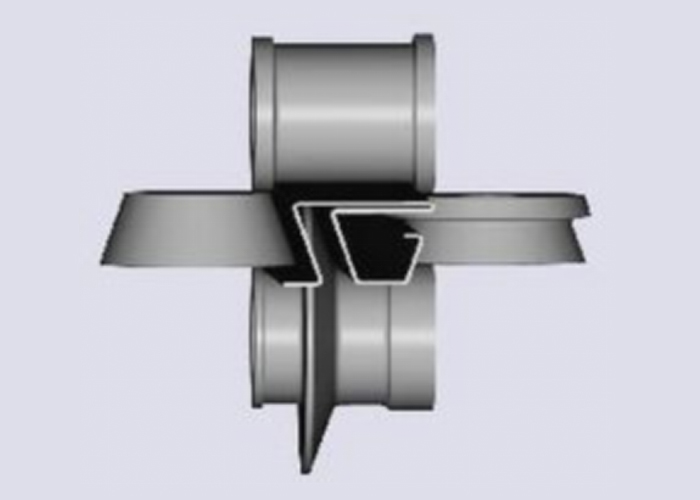

Baluktot sa mga Roller

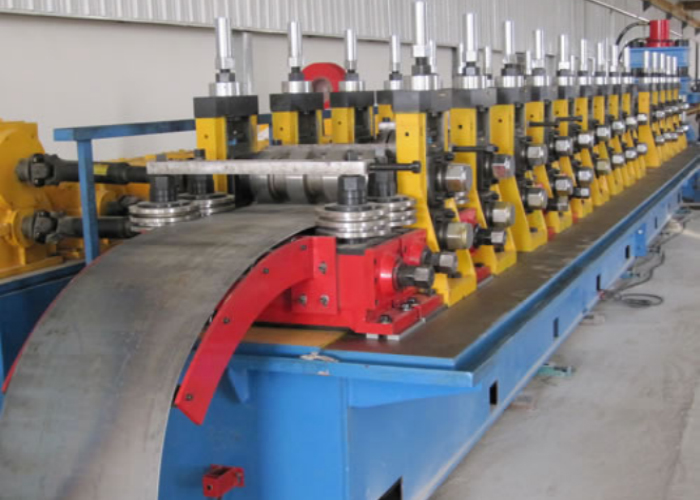

Ang roll forming, na kilala rin bilang roll forming, ay isang rolling process na patuloy na binabaluktot ang isang mahabang strip ng metal sheet (karaniwang coiled steel) sa isang gustong cross-sectional area. Ang strip ay dumadaan sa maraming hanay ng mga roller na naka-mount sa tuluy-tuloy na mga stand, na ang bawat set ay gumaganap lamang ng mga incremental na bahagi ng liko hanggang sa maabot ang nais na cross-sectional area (profile). Ang pagbubuo ng roll ay mainam para sa paggawa ng mahaba, mataas na dami ng mga bahagi na may pare-parehong hugis ng profile.

Pangkalahatang-ideya

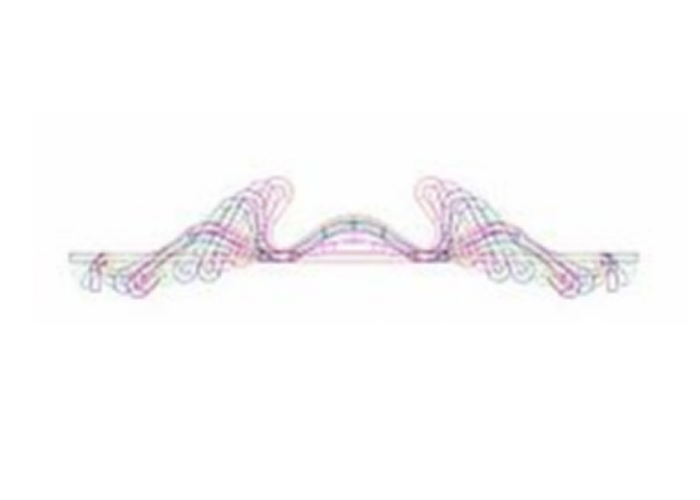

Pattern

Maaaring gawin ang mga profile sa iba't ibang mga cross-sectional na hugis, ngunit ang bawat hugis ay nangangailangan ng maingat na idinisenyong set ng mga roll dies. Ang disenyo ng roll ay nagsisimula sa isang pattern, na isang pagkakasunud-sunod ng mga cross section ng profile, isang profile sa bawat hanay ng mga roller. Ang profile ng roll ay hinango mula sa profile ng pattern. Dahil sa mataas na halaga ng mga roll set, ang mga computer simulation ay kadalasang ginagamit upang bumuo o mapatunayan ang disenyo ng roll at i-optimize ang proseso ng pagbuo upang mabawasan ang bilang ng mga roll stand at materyal na stress sa huling produkto.

Ang mga profile na nabuo sa roll ay maaaring mag-alok ng mga pakinabang kaysa sa mga extruded na profile na may katulad na hugis. Ang mga bahagi na nabuo sa roll ay maaaring maging mas magaan at mas manipis ang pader kaysa sa mga ginawa ng extrusion, at mas malakas ang mga ito dahil sa pagtigas ng trabaho sa malamig na estado. Ang mga bahagi ay maaaring pang-ibabaw na ginagamot o pininturahan. Higit pa rito, ang proseso ng pagbuo ng roll ay mas mabilis at mas matipid sa enerhiya kaysa sa pagpilit.

Ang mga kasalukuyang roll-forming machine ay maaaring gumawa ng mga profile na may iba't ibang laki at materyal na kapal gamit ang parehong mga roller. Ang mga pagbabago sa laki ay nakakamit sa pamamagitan ng manu-manong pagsasaayos o kinokontrol ng computer na pag-iiba-iba ng distansya sa pagitan ng mga roller, na nagbibigay-daan para sa mabilis na pagbabago. Ang mga espesyal na mill na ito ay karaniwan sa industriya ng light-gauge framing, na gumagamit ng mga metal stud at riles ng mga standardized na profile at kapal.

Hal. 5/8 in.).

Maaaring i-set up ang mga roll-forming na linya sa iba't ibang configuration para masuntok at maputol ang mga bahagi sa tuluy-tuloy na operasyon. Upang i-cut ang mga bahagi sa haba, ang linya ay maaaring i-configure upang gumamit ng pre-cut dies, na may mga indibidwal na blangko na dumadaan sa roll forming machine, o post-cut dies, na pinutol ang profile pagkatapos ng proseso ng roll forming.

Ang mga tampok tulad ng mga butas, notch, embossing, o sheared na hugis ay maaaring idagdag sa pamamagitan ng pagsuntok sa roll forming line. Maaaring ilapat ang mga feature na ito sa isang pre-punching application (bago magsimula ang roll forming), sa mid-line punching application (sa gitna ng roll forming line/process), o pagkatapos ng pagsuntok (pagkatapos makumpleto ang roll forming).

Ang ilang mga roll forming lines ay nagsasama lamang ng isa sa mga application na ito, pagsuntok o pagputol, habang ang iba ay isinasama ang ilan o lahat ng mga application na ito sa isang linya.
