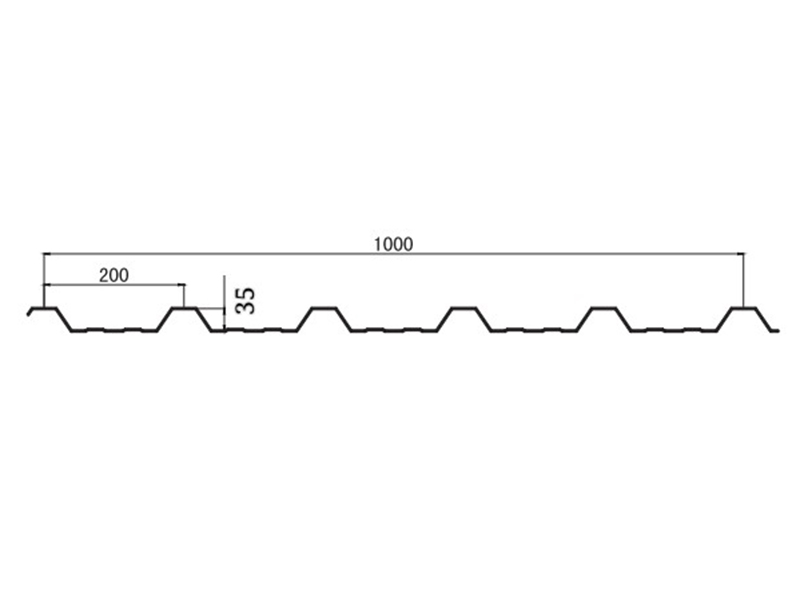

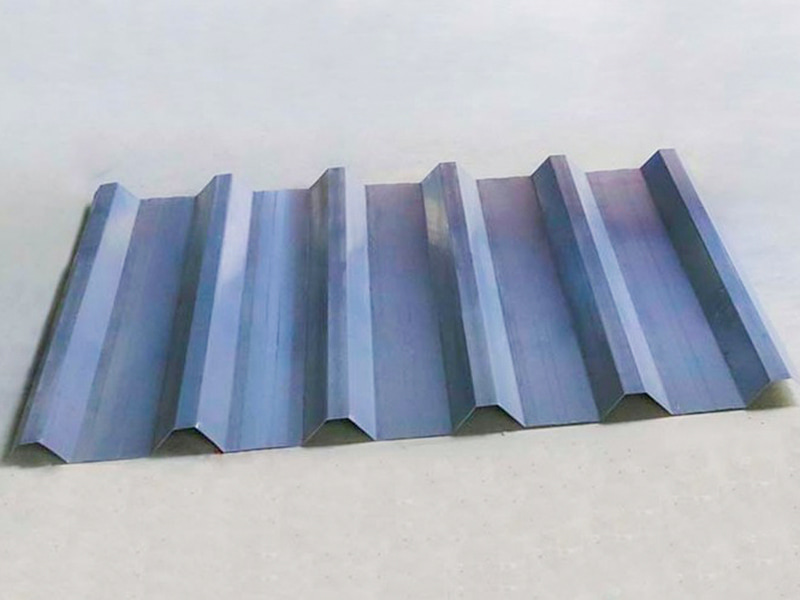

Ang high speed roofing sheet roll forming machine ay isang ganap na awtomatikong sheet metal processing machine na sadyang idinisenyo para sa industriya ng konstruksiyon. Ang pangunahing tungkulin nito ay ang tuluy-tuloy at high-speed na roll-form na mga metal coil (tulad ng color-coated steel, galvanized steel, at aluminum-magnesium-manganese steel) sa mga panel ng bubong na may mga partikular na cross-sectional na hugis (tulad ng wavy, trapezoidal, at standing seam). Nailalarawan sa pamamagitan ng mataas na bilis (karaniwang ≥30 m/min), nagtatampok ito ng mataas na kahusayan, mataas na katumpakan, at mababang pagkawala, na ginagawa itong isang pangunahing kagamitan sa produksyon para sa pagtatayo ng bubong ng malalaking istruktura ng bakal, tulad ng mga pabrika, paliparan, at stadium.
Jiangyin Hailong Machinery Factory ay High Speed Roofing Sheet Roll Forming Machine Supplier sa Tsina. Sa mahigit 1200 ugnayan sa customer, naglilingkod kami sa maraming industriya gamit ang custom roll forming equipment, supply High Speed Roofing Sheet Roll Forming Machine para ibenta.
Mga Pangunahing Pag-andar at Teknikal na Tampok:
1. High-Speed Continuous Forming
Bilis ng Operasyon: 30-150 m/min (3-5 beses kaysa sa mga nakasanayang roll forming machine)
Drive: Servo motor na may kasabay na kontrol (bawat roll ay independiyenteng pinaandar)
Mga Bentahe: 5,000-15,000 m2 ng mga panel ng bubong ay maaaring magawa sa loob ng 8 oras, na nakakatugon sa mabilis na mga kinakailangan sa pagtatayo ng mga malalaking proyekto.
2. High-Precision Cross-Section Control
Katumpakan ng Pagbubuo: ±0.5mm/meter (Tinitiyak ang Masikip na Mga Pinagsanib na Bubong)
Mga Pangunahing Teknolohiya:
CNC Grinding of Rollers (Katumpakan ±0.01mm)
Online na Laser Thickness Measurement Closed-Loop Feedback System (Real-Time na Kompensasyon para sa Pagbabago ng Kapal ng Plate)
Dynamic Hydraulic Lateral Positioning (Pinipigilan ang Deviation)
3. Intelligent Automation
Automatic Die Change System (Opsyonal): Nagpalipat-lipat sa iba't ibang uri ng plate (hal., 760 → 820) sa loob ng 15 minuto.
IoT Remote Monitoring: Real-time na pangongolekta ng data (bilis, rate ng pagkabigo, output) at suporta sa pamamahala sa mobile.
Awtomatikong Lubrication System: Tumpak na nag-spray ng lubricant sa mga roller upang mabawasan ang pagkasira.
Pangunahing Istruktura:
Uncoil Leveling Unit: Hydraulic uncoiler 17-roller straightener (tinatanggal ang coil stress, tinitiyak ang flatness error ≤1mm/m² sa ulo at buntot ng sheet)
Servo Feeder: Pinch rollers encoder, katumpakan ng pagpapakain ±0.3mm (nagtitiyak ng tumpak na pagkakalagay ng cut sa bawat seksyon)

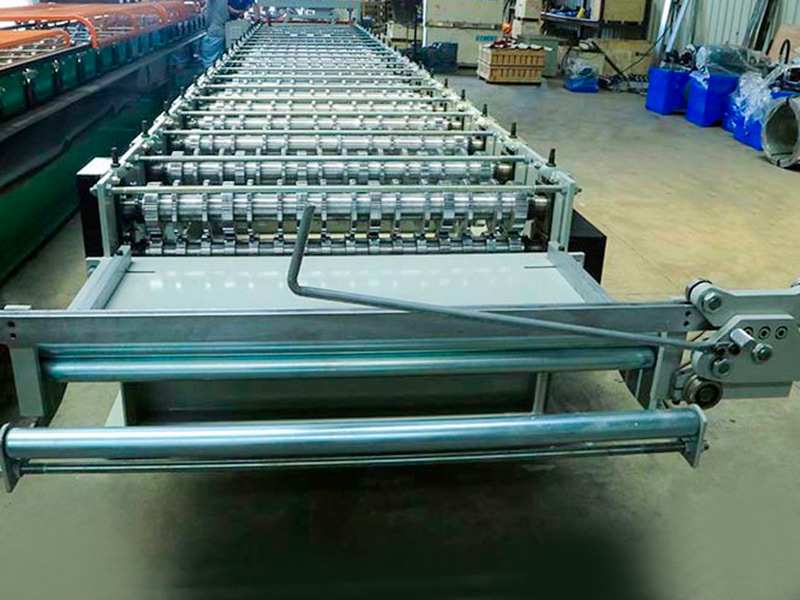

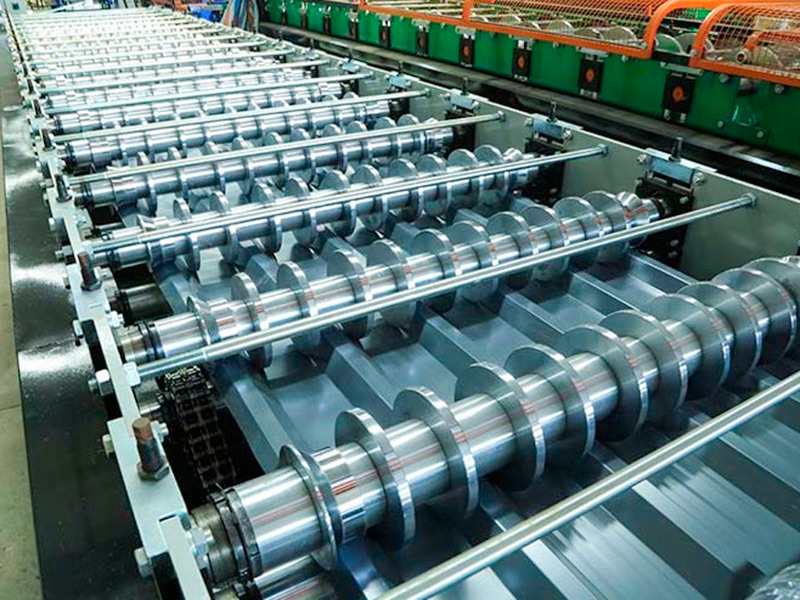

Forming Machine (Core Unit): 20-30 set ng mga roller na nakaayos sa isang stepped pattern, nahahati sa rough forming, finishing, at sizing sections
Hydraulic Cutting System: Flying shear/pneumatic shear (walang tigil sa pagputol, burr ≤0.1mm)

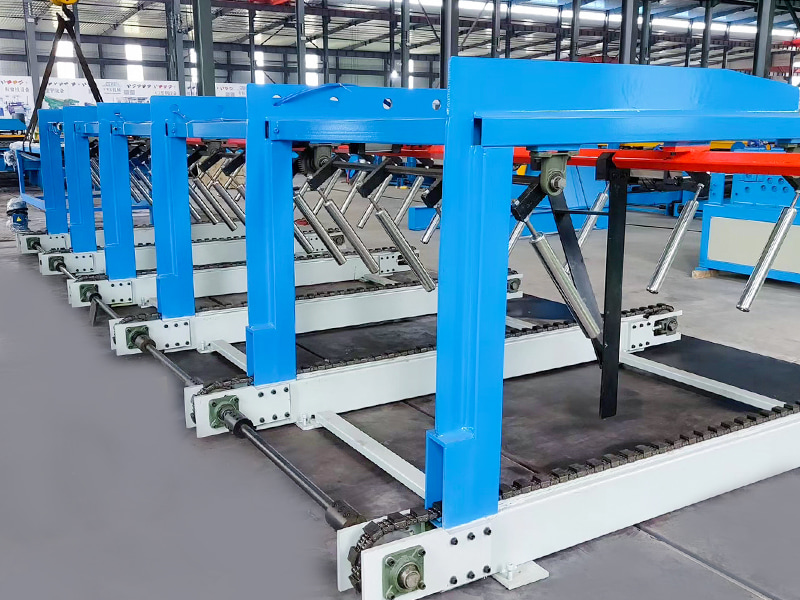

Suporta sa Pagdiskarga: Pagbubuo ng bracket variable frequency conveyor (pinipigilan ang mga gasgas at akumulasyon ng mga natapos na sheet)
Control Cabinet: Industrial PC PLC (Siemens 1500 series), na sumusuporta sa pag-access sa sheet material database
| Mga Teknikal na Parameter | ||
| item | Parameter | Puna |
| Base ng Machine | Pambansang Pamantayan No.36 I-Beam Steel | Pangkalahatang Welding Structure |

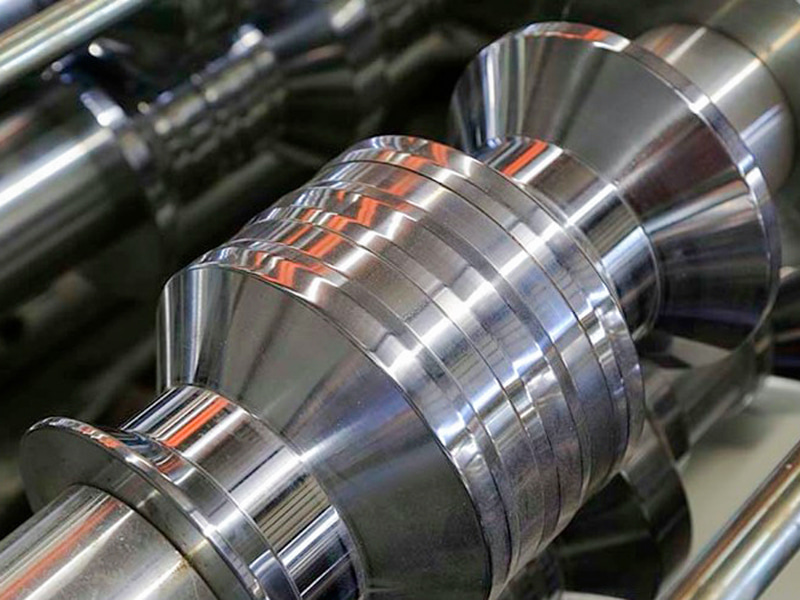

| Materyal na Roller | Cr12MoV | Pagpapatigas ng Vacuum |
| Pangunahing Shaft | φ80，45# Bakal | Hardening at Tempering |
| Pagbuo ng mga Grupo | 20 | |
| Pangunahing Motor Power | 11KW | |
| Paraan ng Pagmamaneho | Chain Drive | |
| Cut-Off Mode | Hydraulic Cut-Off | Ang Hydraulic Station Motor Power ay 5.5KW |
| Cut Blade | Cr12MoV | Napatay, HRC58-62 |
| Uncoiler | Mag-load ng 10-Ton, May Platform na Naglo-load | Ang Hydraulic Station Motor Power ay 5.5KW |
| Sistema ng Kontrol | Siemens/Schneider PLC | |
| Hydraulic System | Tatak ng BeiJin Huade | |
| Kabuuang Haba ng Linya ng Produksyon | Mga 20 metro | |
| Timbang ng Kagamitan | Sa paligid ng 8-Ton | |
| Kapal ng Hilaw na Materyal | 0.3-0.8mm | Q235 Galvanized Coil |
| Bilis ng Produksyon | Higit sa 25m/min | |
