Linya sa Produksyon ng Lindol sa Paglaban sa Shear Wall

Mga Pangunahing Pag-andar at Teknikal na Tampok:

1) Pinagsama-samang Pagbubuo ng Seksyon

Main Wall Panel: High-strength steel plate (Q550GJ/Q690) na may kapal na 2.0-8.0 mm at tensile strength na ≥650 MPa.

Vertical Stiffeners: Cold-bent sa T-shaped o U-shaped ribs (80-200 mm ang taas) upang pahusayin ang buckling resistance ng pader.

Horizontal Shear Strips: Roll-formed transverse corrugations (150-300 mm ang haba) upang mapahusay ang pagwawaldas ng enerhiya. https://example.com/spsw-profile.png (Schematic diagram: Steel plate shear wall composite structure)

2) Na-optimize na disenyo ng pagganap ng seismic

Ang mga preset na "weak beam, strong wall" na mga baluktot na linya sa mga roller ay gumagabay sa direksiyon na pagpapalabas ng seismic energy (natutugunan ang mga kinakailangan sa paglaban sa lindol na magnitude 8).

Pinipigilan ng matalinong pagsasaayos ng stiffener spacing (300-600mm) ang kawalang-tatag ng pader sa labas ng eroplano.

3) Mahusay na digital na produksyon

Direktang BIM data drive: Direktang sinusuri ang data ng modelo ng gusali at awtomatikong inaayos ang mga dimensyon ng profile (nakikibagay sa iba't ibang taas ng sahig).

Tinitiyak ng online na laser thickness measurement machine vision positioning ang katumpakan ng posisyon ng hole group na ±0.3mm (natutugunan ang mga kinakailangan para sa mga koneksyon ng bolt na may mataas na lakas).

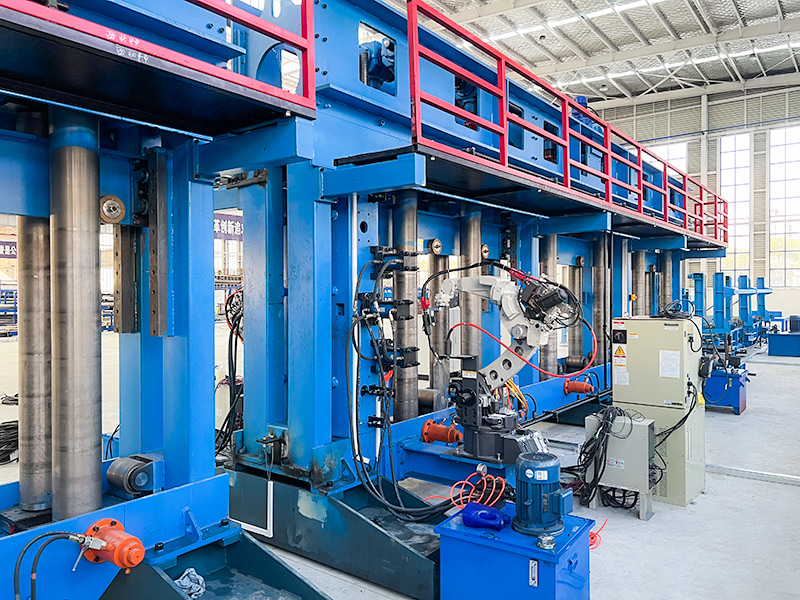

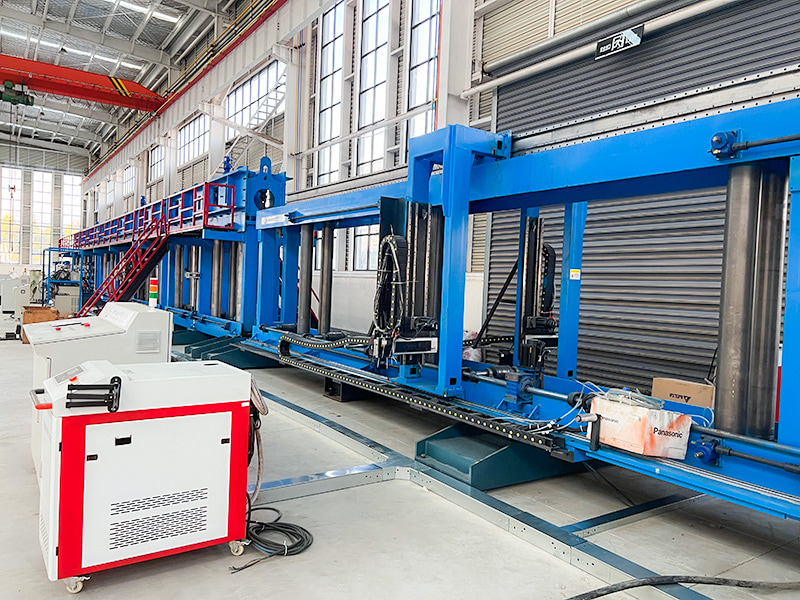

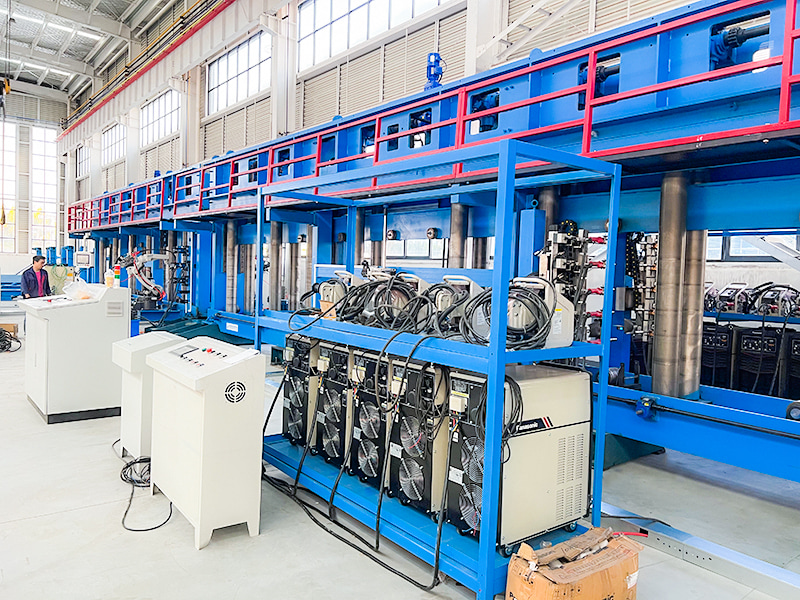

Mga pangunahing bahagi ng system ng kagamitan:

Heavy-duty decoiler: Ang hydraulic expansion bearings ay maaaring magdala ng 20-30 tonelada ng steel coils (1.0-1.5m ang lapad), na may servo tension control para maiwasan ang deformation.

Nine-roller high-pressure leveling machine: Tinatanggal ang panloob na stress sa 12mm na kapal ng mga plato, na nakakakuha ng straightness na ≤1mm/㎡ (laser calibration).

High-Precision Punching Unit: 2000-tonong hydraulic punching machine: Sabay-sabay na sumuntok sa mga bolt hole at pipeline penetration hole, na sumusuporta sa pagsuntok ng 50mm na kapal ng mga plato.

Stiffener Forming Machine: 24-32 set ng carbide rollers (hardness HRC62), step-by-step na pagpindot ng T/U-shaped ribs (depth tolerance ±0.2mm).

Shear Strip Corrugation Machine: Ang servo frequency conversion ay gumagawa ng mga pahalang na corrugation na may adjustable wavelength (150/200/300mm) at wave-depth ratio na 1:8 hanggang 1:10.

Border Locking Bending: Ang four-cylinder synchronous hydraulic bending machine ay bumubuo ng mga wall joints (bending angle 90° ±0.5°).

Fixed-Length Plasma Cutting: Underwater plasma cutting (kapal ≤ 12mm), cut angle ≤ 3°, walang thermal deformation.

3D Scanning Quality Inspection: Inihahambing ng Laser scan ang mga modelo ng BIM para makabuo ng full-scale deviation contour na mga mapa (katumpakan 0.1mm).

Digital Twin Sistema ng Kontrol: Real-time na pagmamapa ng katayuan ng pisikal na kagamitan, paghula ng pagkasuot ng roll at awtomatikong binabayaran ito.

Halaga ng Aplikasyon sa Industriya:

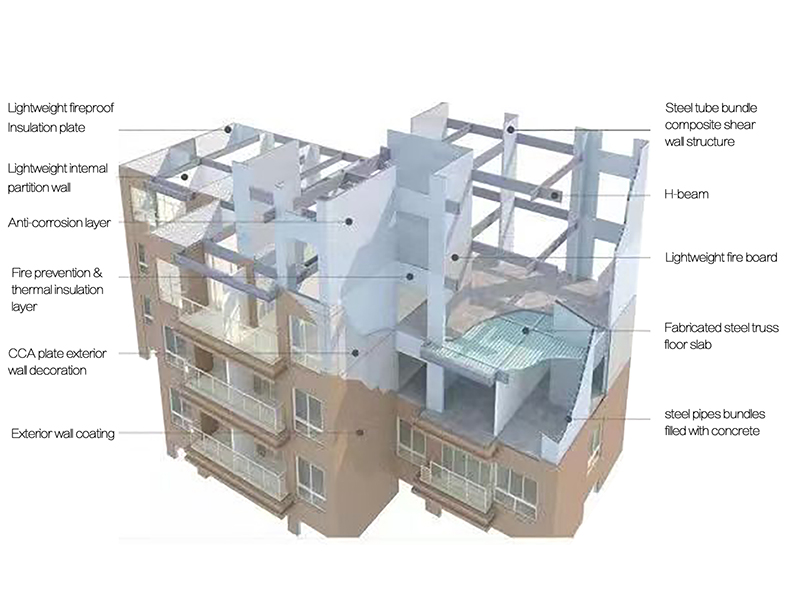

Mga super-high-rise na gusali: Binabawasan ng 60% ang timbang, pinapataas ng tatlong beses ang bilis ng core construction (case application ng Shanghai Tower).

Industrial Seismic Resistance: Ang lateral stiffness ng mga kemikal at nuclear power plant ay tumaas ng 200%, na nakakatugon sa mga kondisyon ng SL-2 na lindol.

Green Transformation: Pagbawas ng carbon ng 1.2 tonelada bawat metro kuwadrado, na nakakuha ng mga LEED certification point.
