Ang Simple Coil Flattening and Cutting Machine ay isang matipid na two-in-one na makina para sa paunang pagproseso ng mga metal sheet, na nag-aalok ng isang simpleng istraktura, mga pangunahing pag-andar, at mababang gastos. Pinagsasama nito ang coil flattening at cut-to-length cutting sa isang solong, streamline na linya ng produksyon, na nagbibigay-daan sa tuluy-tuloy na pagproseso mula sa coil hanggang sa flat sheet. Idinisenyo para sa maliliit at mababang badyet na mga aplikasyon, tinutugunan nito ang mga pangunahing kinakailangan ng "pag-uncoiling, pag-level, at pagputol sa haba."
Jiangyin Hailong Machinery Factory ay Simpleng Coil Flattening at Cutting Machine Supplier sa Tsina. Sa mahigit 1200 ugnayan sa customer, naglilingkod kami sa maraming industriya gamit ang custom roll forming equipment, supply Simpleng Coil Flattening at Cutting Machine para ibenta.
Mga Pangunahing Pag-andar:
Uncoiling (Unwinding): Sinusuportahan at dahan-dahang i-unwind ang coil, na pinapawi ang stress ng coil.
Pag-level (Straigthening): Ang mga mekanikal na roller ay nag-aalis ng mga deformation tulad ng kulot na mga gilid, warping, at camber, na nagpapanumbalik ng flatness.
Paggugupit (Paggupit sa Haba): Pinuputol ang patuloy na pinapakain (na-flattened) na strip ng metal sa mga solong sheet sa preset na haba.
Mga Tampok ng Kagamitan:
Simple Structure: Walang kumplikadong automation system, compact na mekanikal na disenyo, at maliit na footprint (karaniwang 5-10 metro ang haba).
Ang manu-manong operasyon ay nangingibabaw: Ang manu-manong pag-load ng coil, pagsasaayos ng parameter (tulad ng leveling roller pressure), at pagkolekta ng sheet ay umaasa sa karanasan ng operator.
Naka-streamline ang functionality: Nakatuon lamang sa pag-unwinding at pag-level, kulang sa mga advanced na feature tulad ng awtomatikong pagwawasto sa web, kontrol sa tensyon, at precision slitting.
Mababang Gastos: Ang presyo ay humigit-kumulang 1/5 hanggang 1/3 ng isang ganap na awtomatikong leveling line (karaniwang sampu-sampung libong RMB).
Mababang Pagkonsumo ng Power: Ang kapangyarihan ng motor ay medyo mababa (karaniwan ay 11kW hanggang 30kW), na ginagawang angkop para sa maliliit na pagawaan.
Karaniwang Istraktura:

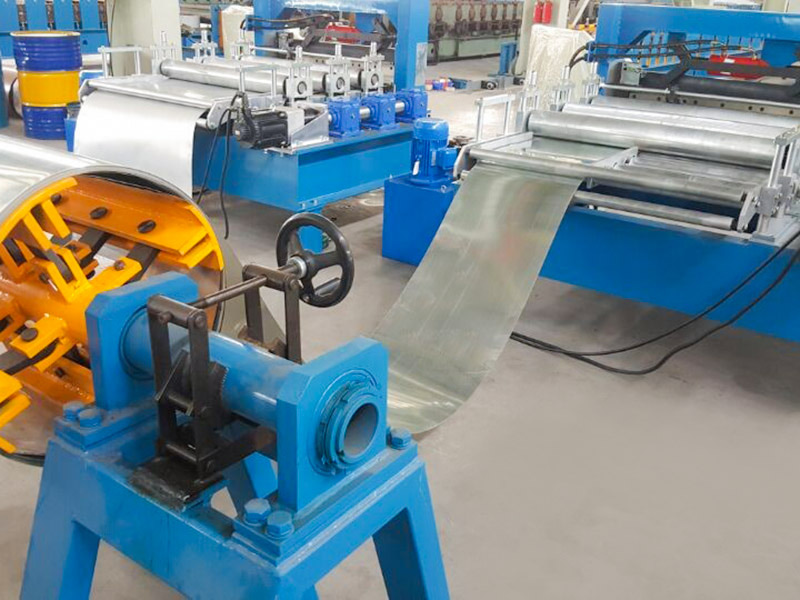

Unwind Stand: Isang simpleng cone-shaped o cantilevered structure na may manu-manong lumalawak at kumukunot na reel para ma-secure ang coil.
Platform ng Feeder: Manu-manong ginagabayan ang strip head papunta sa leveling machine.

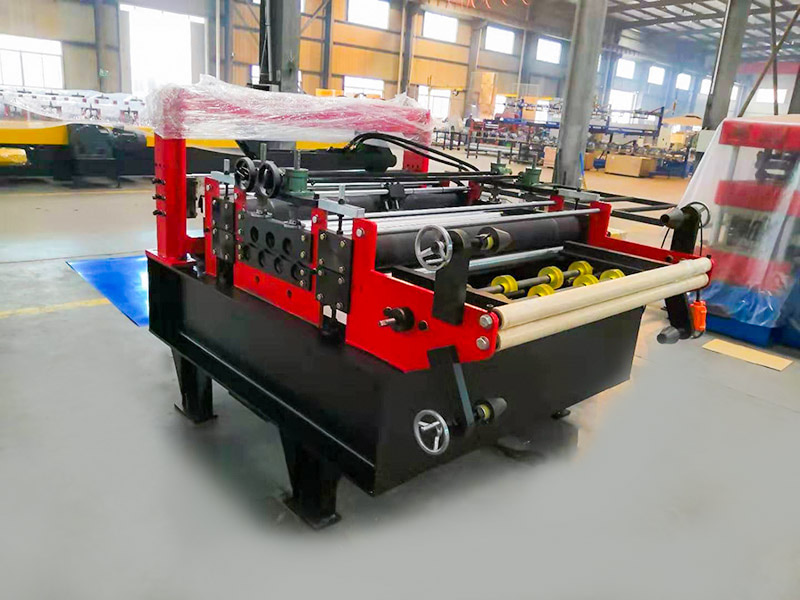

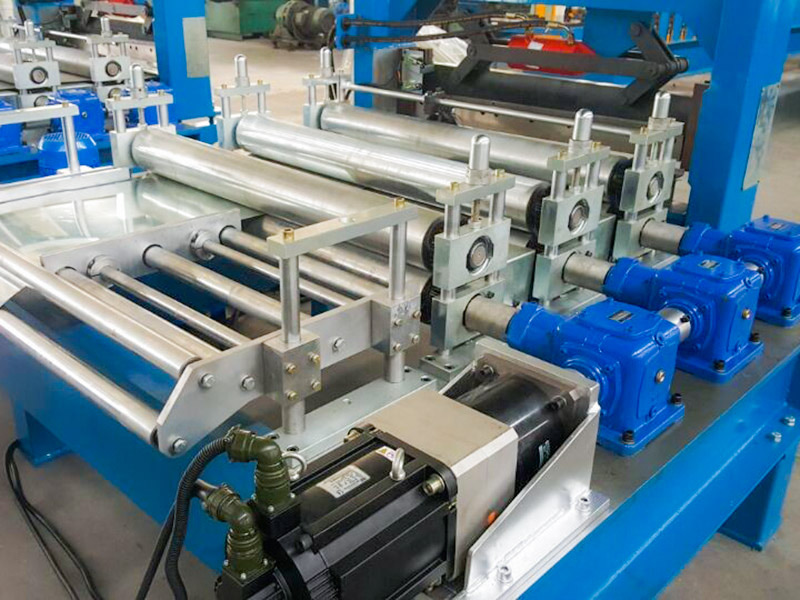

Leveling Unit: Ang core unit, na naglalaman ng 5 hanggang 9 leveling rollers (mas kaunti kaysa sa mga advanced na modelo), ay nagwawasto ng deformation sa pamamagitan ng roller bending.
Device sa Paggugupit:
Hydraulic Shears: Mababang gastos at madaling pagpapanatili, na angkop para sa mga kapal na ≤3mm (ang pangunahing pagpipilian).
Pneumatic Shears: Kahit na mas abot-kaya, angkop lamang para sa sheet metal ≤1.5mm (prone to deformation).
Shearing Rack: Tumatanggap ng mga leveled sheet para sa manu-manong paghawak at pagsasalansan.
| Power Kinakailangan | Boltahe | 380V/50Hz/3Ph (maaaring custom) |
| Pangunahing Motor Power | 7.5KW | |
| Kapangyarihan ng pamutol | 5.5KW | |
| Bilis ng Produksyon | 10-15m/min | |
| Kapal Ng Istraktura | 18mm | |
| Diameter ng baras | 80mm | |
| Magmaneho | Mga gamit | |
| H Bakal | 400mm | |
| Screen | HMI | |
| Uri ng Pagputol | Length-set at post cutting | |
| Sistema ng Kontrol | PLC Siemens | |
| Dimensyon ng Pag-install (Depende sa Panghuling Disenyo) | 3.6m×1.5m×1.2m | |
| Kabuuang Timbang (Tinatayang) | 3.0T | |
