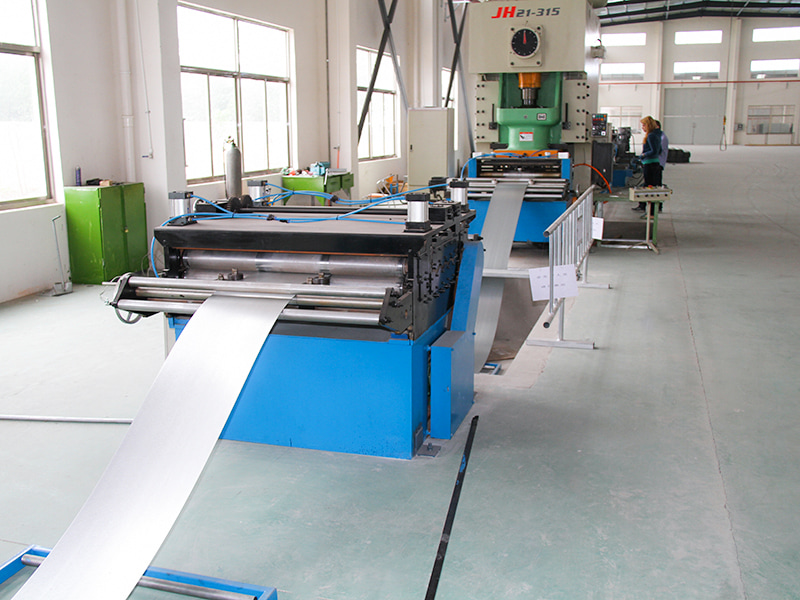

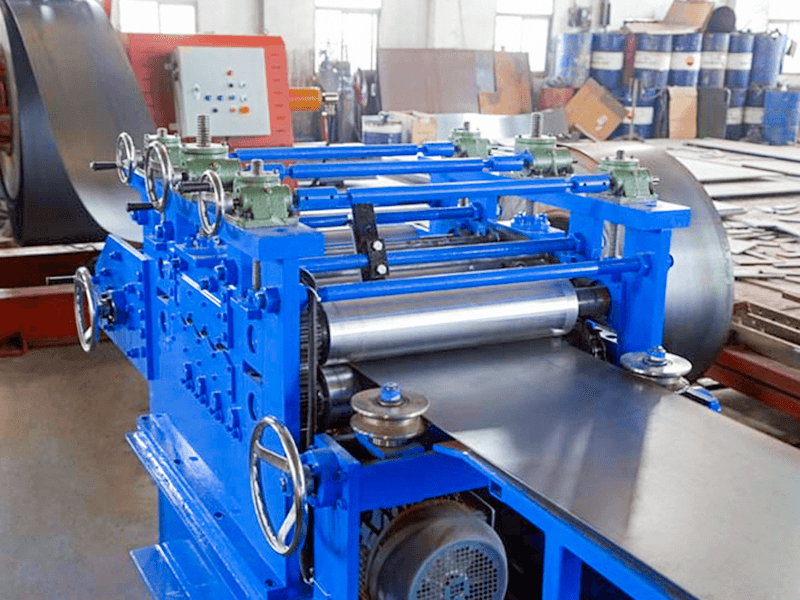

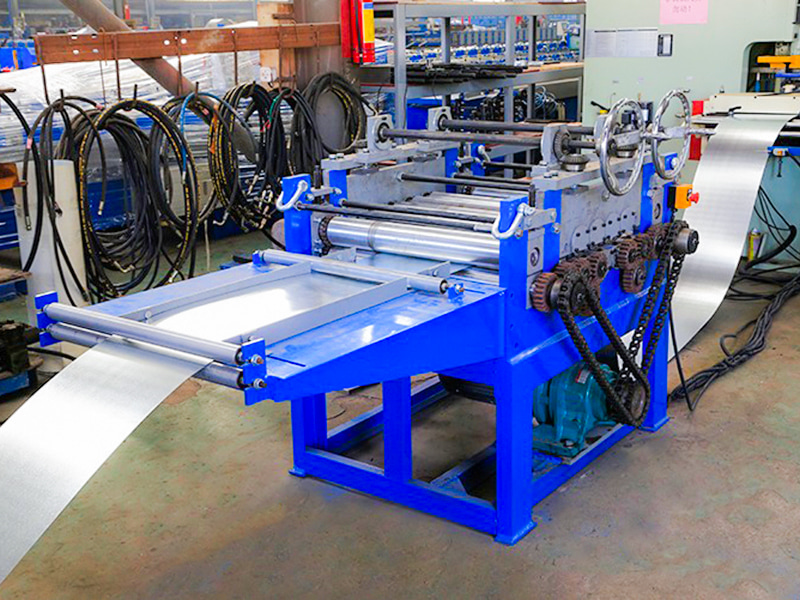

Ang Steel Coil Leveling Machines (kilala rin bilang isang leveler o straightener) sa isang cold roll forming production line ay isang mahalagang piraso ng kagamitan na matatagpuan pagkatapos ng uncoiler at bago ang forming machine. Ito ay isang mahalagang pre-processing device para sa pagtiyak ng huling kalidad ng produkto. Ang pangunahing gawain nito ay ipasa ang isang metal na strip (sheet) na mayroon pa ring natitirang stress, bends, wavy edges, at camber defects pagkatapos maalis sa isang tumpak na kontroladong multi-stage roll gap, na sumasailalim sa strip sa isang serye ng mga bumababang reverse bending deformations (flattening at straightening). Ito ay epektibong nag-aalis ng mga orihinal na liko, kulot na mga gilid, at panloob na mga diin sa coil, na nagreresulta sa isang patag, tuwid, at walang stress na estado. Nagbibigay ito ng kwalipikadong hilaw na materyal para sa kasunod na precision form, cut-to-length na pagputol, o pagsuntok.
Jiangyin Hailong Machinery Factory ay Steel Coil Leveling Machines Supplier sa Tsina. Sa mahigit 1200 ugnayan sa customer, naglilingkod kami sa maraming industriya gamit ang custom roll forming equipment, supply Steel Coil Leveling Machines para ibenta.
Pangunahing Istruktura:
Frame: Isang matibay na istraktura ng frame.
Upper/Lower Straightening Roller Set: Isang pangunahing bahagi. Kadalasan, binubuo ito ng maraming cylindrical roller na nakaayos sa isang staggered pattern (karaniwang nakikita sa mga kakaibang numero, tulad ng 9, 11, 13, 15, 17, o 21).
Mga Upper Roller: Karaniwang nakakabit sa isang ganap na adjustable na crossbeam, ang ilan o lahat ng mga ito ay maaaring iisa-isa na ayusin (gamit ang handwheel o motor).
Mga Lower Roller: Karaniwang naayos, o may kaunting adjustable rollers lang. Ang mga roller ng drive (na pinapatakbo ng isang motor sa pamamagitan ng isang reducer o gearbox) ay karaniwang matatagpuan sa ibabang hilera.
Pagsasaayos ng Gap: Manu-mano, elektrikal, o haydroliko na pinapatakbo, ang mekanismong ito ay tumpak na nagsasaayos ng pababang presyon ng mga upper roller na may kaugnayan sa mas mababang mga roller (ibig sabihin, straightening pressure/straightening pressure). Ang mga makina na may mataas na katumpakan ay nagbibigay-daan para sa independiyenteng pagsasaayos ng bawat upper roller.
Drive System: Ang isang motor, reducer, coupling, at gear distribution box ay umiikot sa ilan o lahat ng mas mababang roller, na hinihila ang strip pasulong. Ang sistemang ito ay karaniwang naka-synchronize sa bilis ng linya ng produksyon.
Mga Gabay sa Paggabay: Ang mga side guide roller o guide plate ay karaniwang naka-install sa inlet at outlet upang maiwasang malihis ang strip.
Mga Backup Roller (Opsyonal): Para sa malapad o makakapal na plate straightening machine, nakakabit ang mga support roller sa likod (hindi gumagana) na bahagi ng work roll upang maiwasan ang labis na pagpapalihis.
Lubrication System: Nagpapadulas ng roller bearings.
Protective Cover: Nagbibigay ng proteksyon sa kaligtasan.
| Uri | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Lapad (mm) | 200 | 300 | 400 | 500 | 600 |
| Kapal (mm) | 1.0 ～ 6.0 | ||||
| Reducer | 1:30 | ||||
| Lakas ng Motor (HP) | 5 | 5 | 7 | 7 | 7 |
| Paraan ng Pagsasaayos | Kasangkapan ng uod | ||||
| Pagsasaayos ng Bilis | Regulasyon ng bilis ng dalas ng variable | ||||
| Leveling Roll Dia. | ￠90×7 (Upper 4 Down 5) | ||||
| Power (V) | AC 3Ph 380V | ||||
| Laki ng Machine (L×W×H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Timbang ng Makina (Kg) | 430 | 550 | 670 | 800 | 900 |
