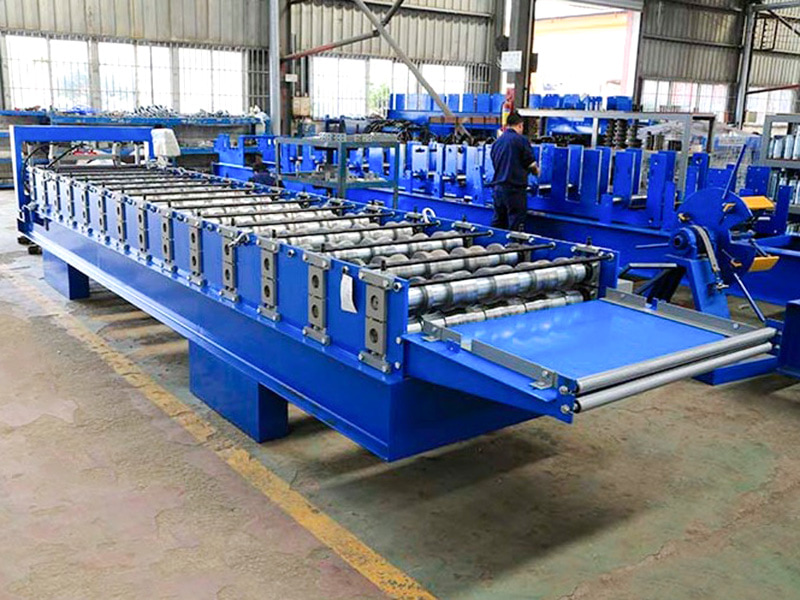

Ang 686 IBR Roll Forming Machine ay isang sheet metal processing machine na partikular na idinisenyo para sa tuluy-tuloy na produksyon ng 686 IBR roof/wall panel. Ito ay isang automated na linya ng produksyon na idinisenyo upang gumulong ng mga metal coil sa pamamagitan ng multi-pass roll-forming na proseso sa temperatura ng silid, na gumagawa ng tuluy-tuloy, high-speed corrugated metal roof/wall panel na nakakatugon sa 686 IBR standard.
Jiangyin Hailong Machinery Factory ay 686-Type Strong Stability IBR Sheet Roll Forming Machines Supplier sa Tsina. Sa mahigit 1200 ugnayan sa customer, naglilingkod kami sa maraming industriya gamit ang custom roll forming equipment, supply 686-Type Strong Stability IBR Sheet Roll Forming Machines para ibenta.
Ang mga Pangunahing Tampok at Paggamit ng Kagamitang Ito ay kinabibilangan ng:
Highly specialized: Ang roll dies ay partikular na idinisenyo upang makagawa ng tumpak na hugis ng 686 IBR corrugations.
Lubos na mahusay: Maaari itong gumana nang tuluy-tuloy, kadalasan sa bilis na 20-40 m/min o mas mataas, na nakakatugon sa mga pangangailangan ng mataas na dami ng produksyon.
Lubos na madaling ibagay: Maaari itong magproseso ng bakal o aluminyo na mga sheet na may iba't ibang kapal (karaniwang mula 0.4mm hanggang 1.2mm) at mga coatings (galvanized, galvanized, at pre-painted na PVDF/Polyester).

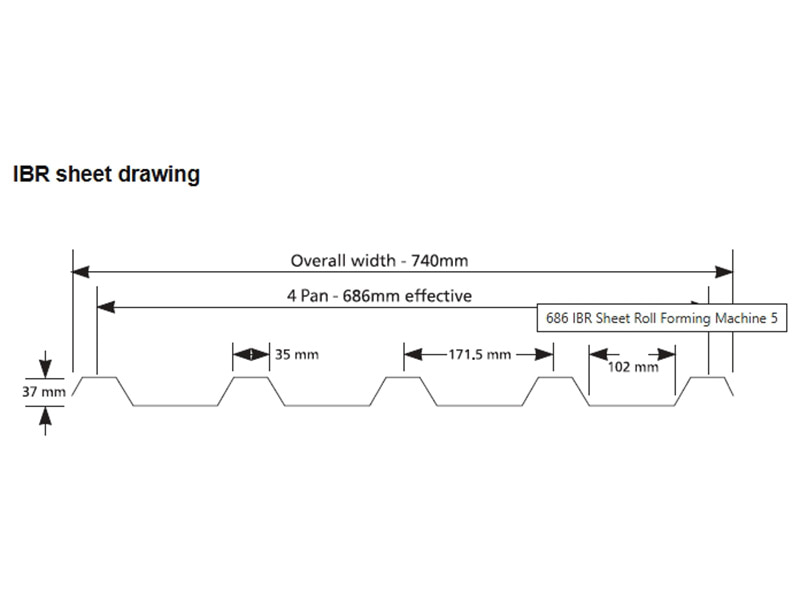

Tumpak na pagbuo: Ang hugis, taas, at espasyo ng mga corrugation ay ginagarantiyahan na umaayon sa 686 na pamantayan. Tinitiyak ng mga pamantayan ng IBR ang lakas, pagganap ng lap, at pare-parehong hitsura ng mga materyales sa sheet.
Cut-to-Length: Nilagyan ng cutting device, ang mga nabuong sheet na materyales ay maaaring tumpak na gupitin sa itinakdang haba.
Automated Control: Ang isang PLC o CNC control system ay ginagamit upang itakda at subaybayan ang mga parameter tulad ng bilis ng produksyon, haba, at bilang.
Mga Pangunahing Aplikasyon: Pangunahing nagsisilbi sa industriya ng konstruksiyon at mga materyales sa gusali, partikular sa mga tagagawa ng metal roofing at wall system o malakihang mga proyektong inhinyero, ang mga sistemang ito ay ginagamit upang makagawa ng bubong at mga takip sa dingding para sa malalaking gusali tulad ng mga pang-industriyang halaman, bodega, stadium, shopping mall, at mga istrukturang pang-agrikultura.
Karaniwang Kasama sa Mga Pangunahing Bahagi:
Loader/Unwinder: Nilo-load at i-unwind ang metal coil.
Gabay/Pagtutuwid na Device: Tinitiyak na ang strip ay pumasok nang diretso sa bahaging bumubuo.

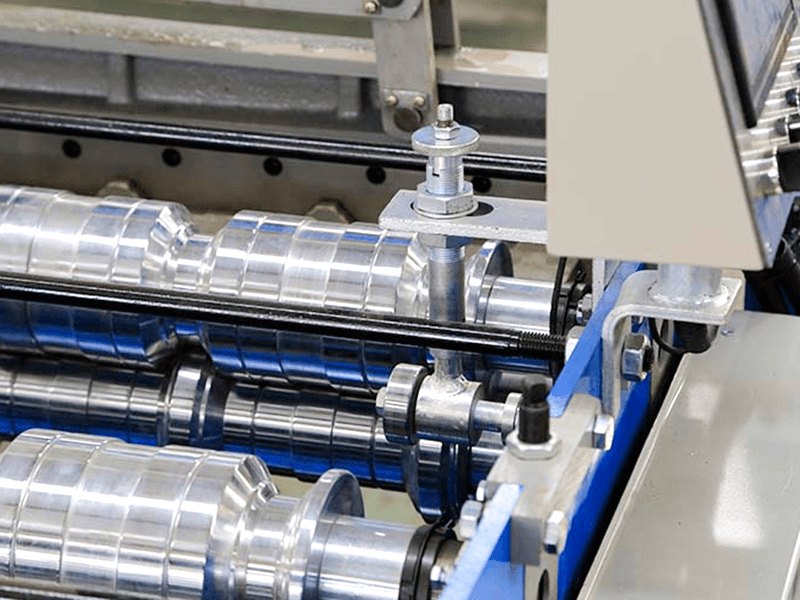

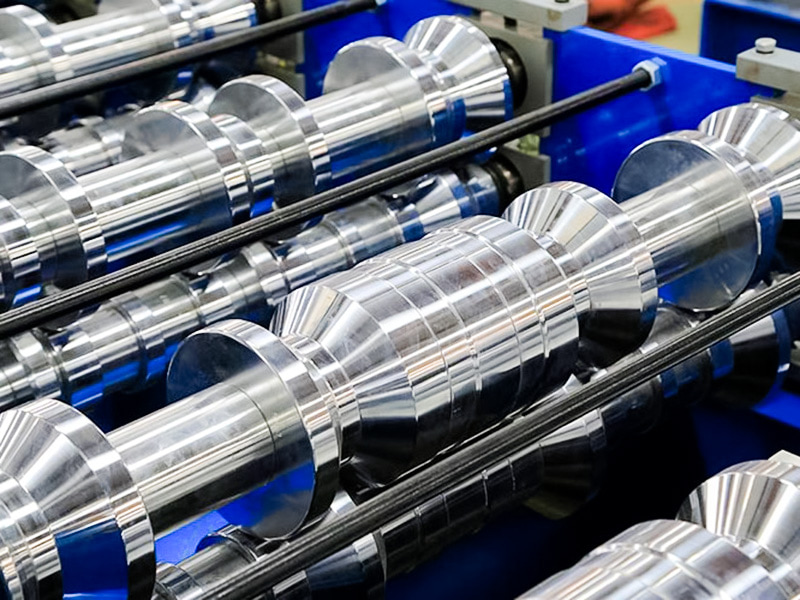

Multi-Standard Forming Frame: Ang pangunahing bahagi, ang bawat frame ay naglalaman ng isa o higit pang mga pares ng upper at lower forming roller, na responsable para sa unti-unting pagbaluktot ng metal.

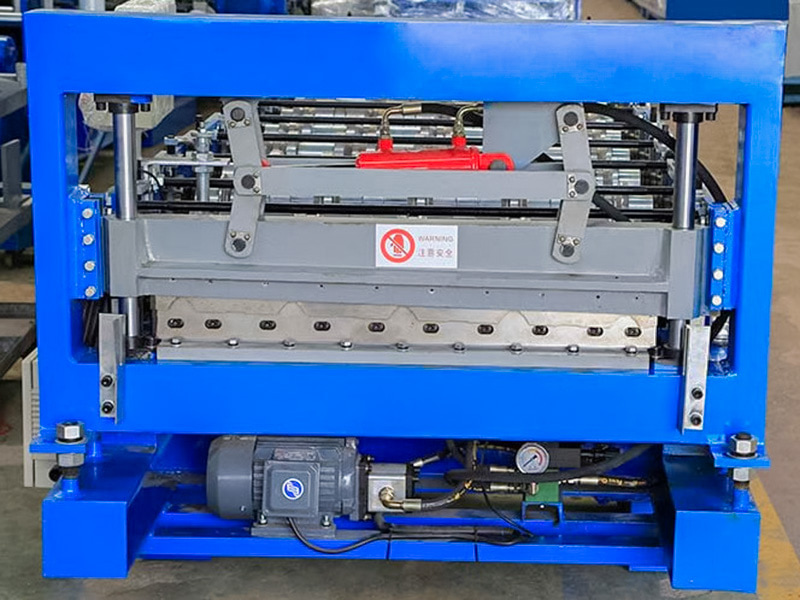

Cutting Device: Karaniwang isang hydraulic flying shear o stop shear, tiyak na pinuputol ang mga materyales sa sheet sa nakatakdang haba habang patuloy silang gumagalaw.
Discharging/Stacking System: Kinokolekta at isinalansan ang nabuo at pinutol na mga sheet.

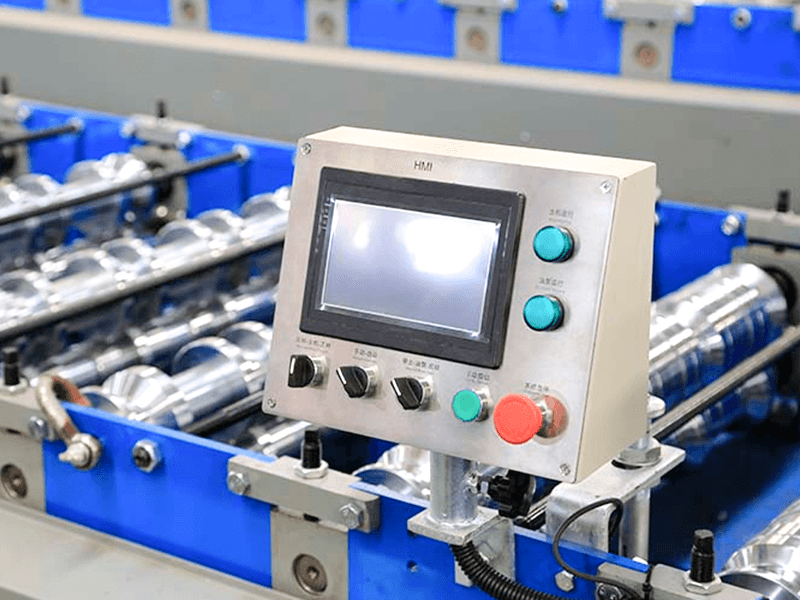

Sistema ng Kontrol (PLC): Kinokontrol ang bilis ng pagpapatakbo, haba ng pagputol, pagbibilang, atbp. ng buong linya ng produksyon.
| Mga Teknikal na Parameter | ||
| item | Parameter | Puna |
| Base ng Machine | Pambansang Pamantayan No.36 I-Beam Steel | Pangkalahatang Welding Structure |
| Materyal na Roller | Mataas na Kalidad 45# Bakal | Fine-Machining, Napatay |
| Pangunahing Shaft | φ75，45# Bakal | Fine-Machining, Napatay |
| Pagbuo ng mga Grupo | 20 | |
| Pangunahing Motor Power | 5.5KW | |
| Paraan ng Pagmamaneho | Chain Drive | |
| Cut-Off Mode | Hydraulic Cut-Off | Ang Hydraulic Station Motor Power ay 4KW |
| Putulin si Blade | Cr12MoV | Napatay, HRC58-62 |
| Uncoiler | Mag-load ng 5-Ton, May Naglo-load na Platform | Ang Hydraulic Station Motor Power ay 2.2KW |

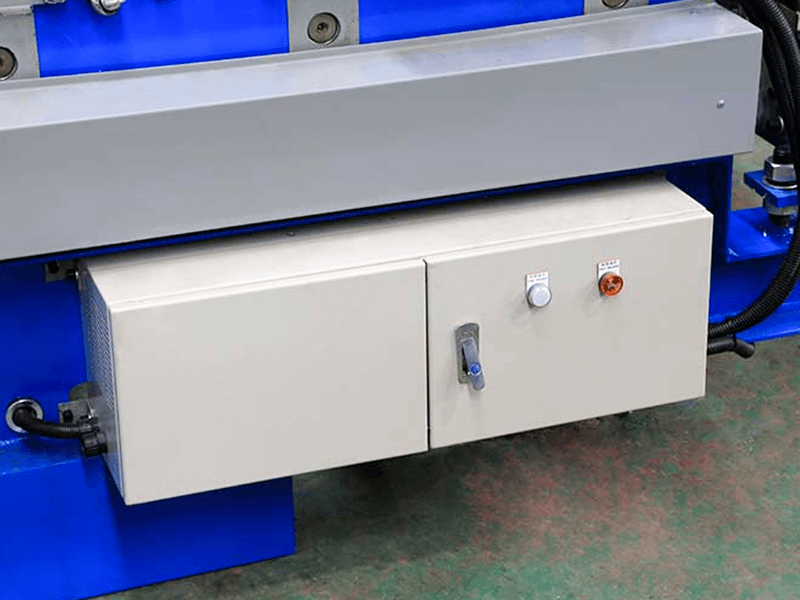

| Control System | Siemens/Schneider PLC | |
| Hydraulic System | Tatak ng BeiJin Huade | |
| Kabuuang Haba ng Linya ng Produksyon | Mga 18 metro | |
| Timbang ng Kagamitan | Sa paligid ng 6-Ton | |
| Kapal ng Hilaw na Materyal | 0.3-0.8mm | Q235 Galvanized Coil |
| Bilis ng Produksyon | 10~12m/min | |
