Highway Guardrail Roll Forming Machines

Mga Pangunahing Pag-andar at Teknikal na Tampok:

1. Dedicated Corrugated Forming

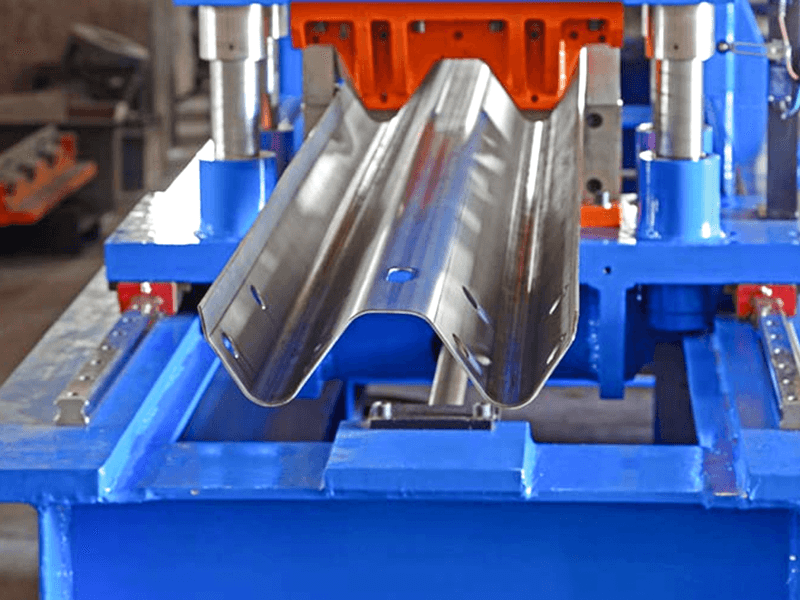

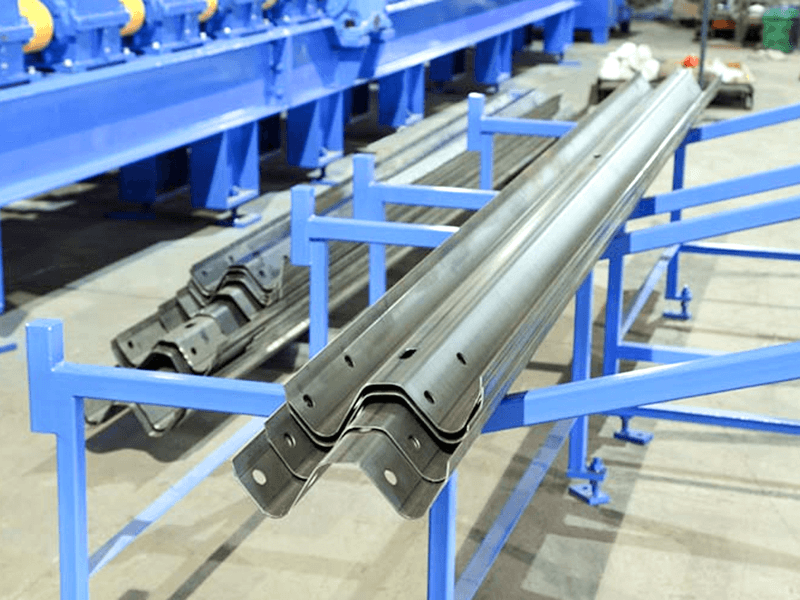

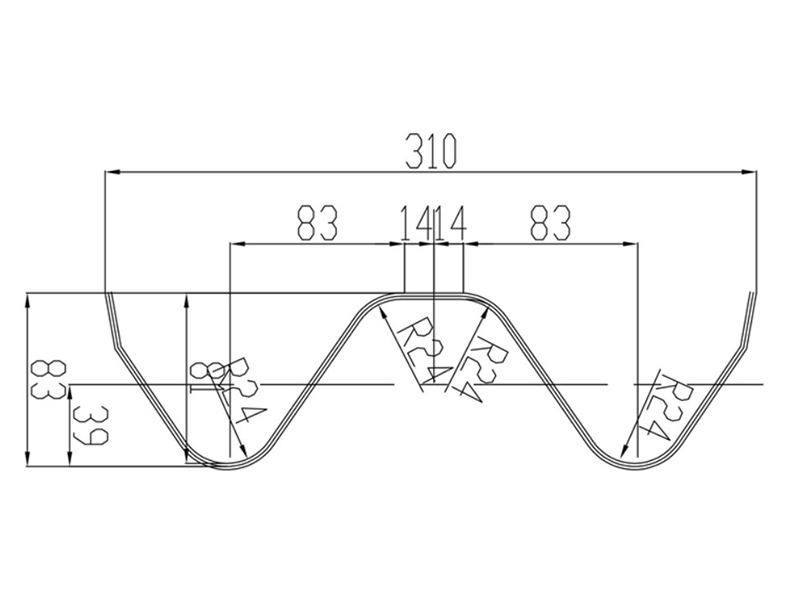

Double-Beam Guardrail (W-Beam): Karaniwang uri, na may taas na corrugation na 85mm at kapal ng plate na 3-4mm, na angkop para sa mga pangkalahatang seksyon ng kalsada.

Triple-Beam Guardrail (Thrie-Beam): Reinforced type, na may taas na corrugation na 85mm at 4mm ang kapal ng plate, na angkop para sa mga high-risk na seksyon (tulad ng mga tulay at curve).

Unti-unting Transition Guardrail: Ang isang espesyal na roller system ay nakakamit ng isang maayos na paglipat mula sa makitid patungo sa malawak na cross-section (tulad ng sa simula ng isang dulo ng kalsada).

2. High-Strength Material Processing

Naaangkop na mga materyales: S350GD~S550GD mataas na lakas galvanized steel (tensile strength 350-550 MPa), kapal na saklaw 2.0-4.5 mm.

Ang pagbuo ng presyon ay maaaring umabot ng higit sa 800 tonelada, na tinitiyak ang tumpak na plastic deformation ng bakal sa ilalim ng mataas na lakas.

3. Tuloy-tuloy na Produksyon ng Ultra-High-Speed

Mga bilis ng linya na 60-120 m/min (humigit-kumulang 15-30 km bawat araw), nakakatugon sa mga pangangailangan ng malakihang konstruksyon ng highway.

Servo flying saw ang katumpakan ng pagputol ≤±0.5 mm, tinitiyak ang makinis, walang burr na mga hiwa.

5. Online Punching and Marking

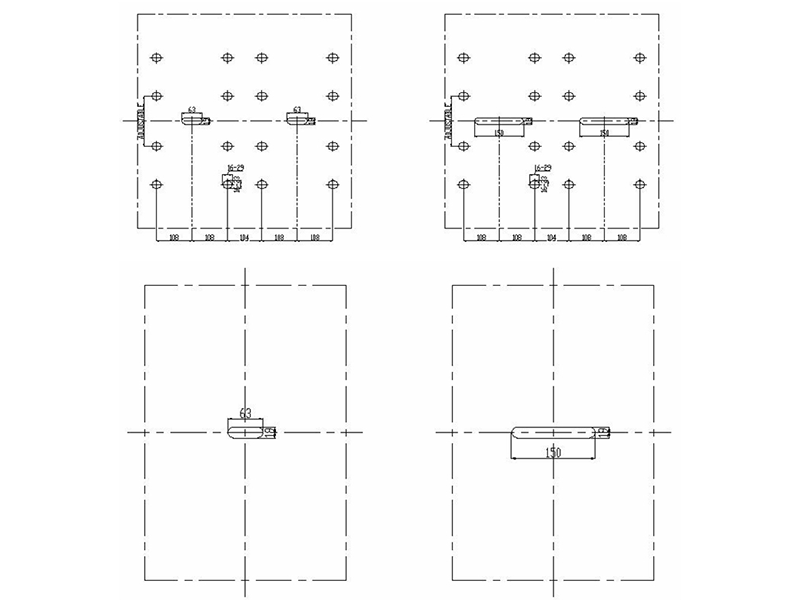

Sabay-sabay na sinuntok ang mga butas ng koneksyon (mga punto ng pag-aayos ng bolt) at mga butas sa pag-mount ng block na anti-block.

Opsyonal na laser marking para sa production batch/standard number (hal., GB/T 31439).

Mga Bahagi ng Pangunahing Kagamitan:

Heavy-Duty Uncoiler: Kapasidad na 10-20 tonelada ng steel coils, hydraulically expandable at retractable reel, at awtomatikong pagsentro.

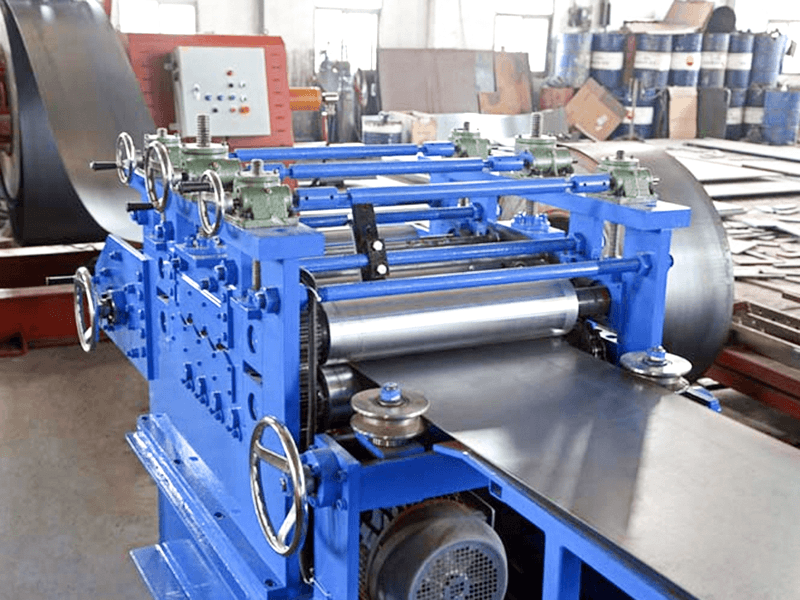

Nine-roller leveler: Tinatanggal ang coil stress, na nakakamit ng flatness tolerance na ≤1mm/m.

Gabay sa servo feeder: Ang high-precision photoelectric deviation correction ay nagsisiguro na ang strip ay pumapasok sa forming area sa isang tuwid na linya.

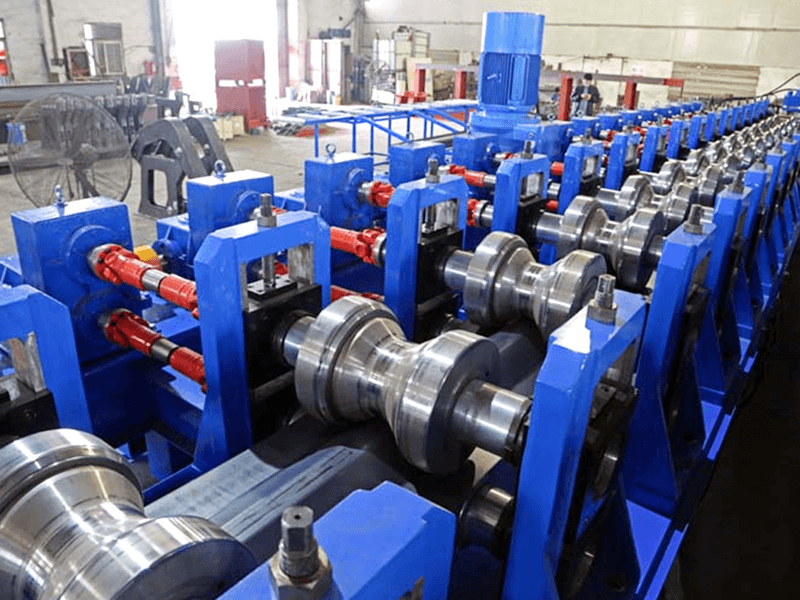

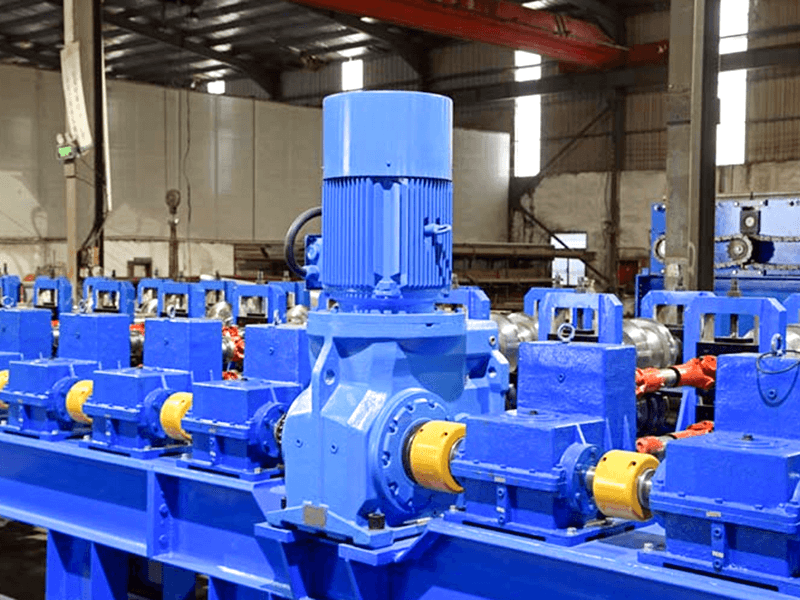

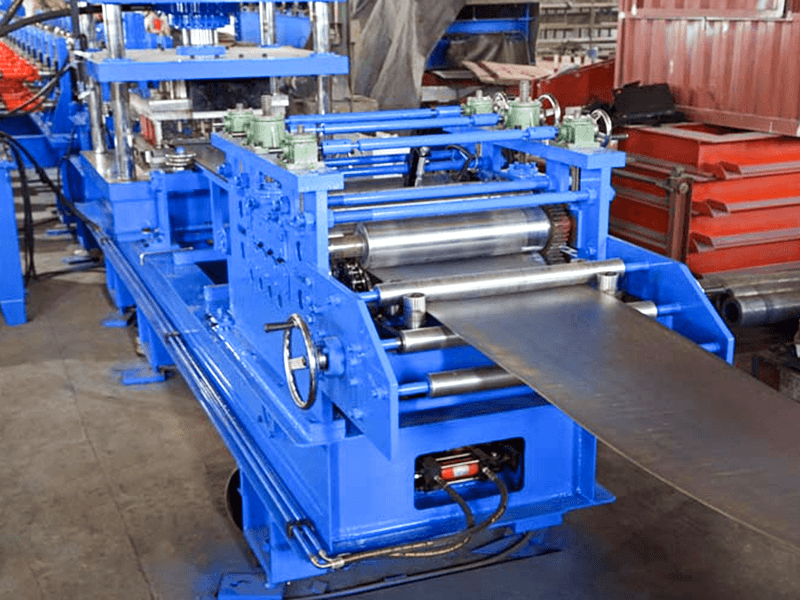

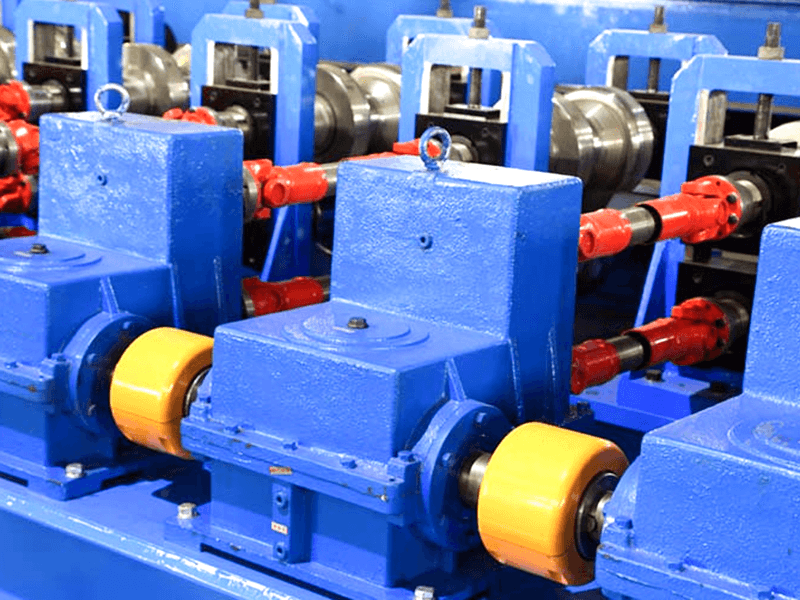

Forming machine (core): 16-25 set ng carbide rollers (Cr12MoV hardened), gumaganap ng progressive forming sa tatlong yugto:

• Pre-bending → Corrugation pressing → Sizing calibration

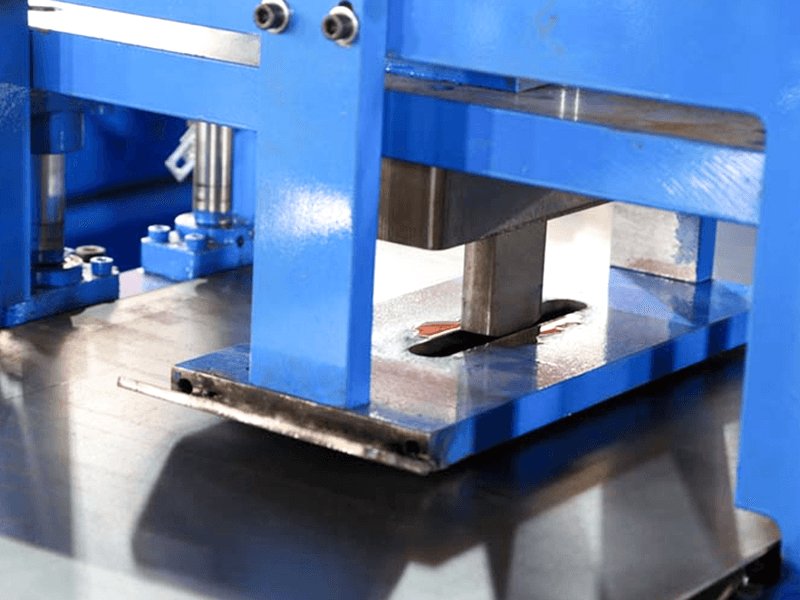

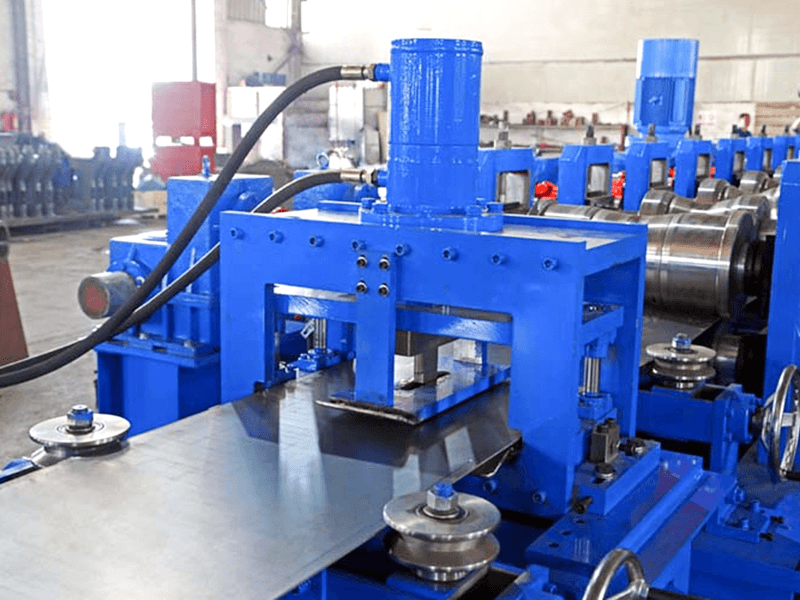

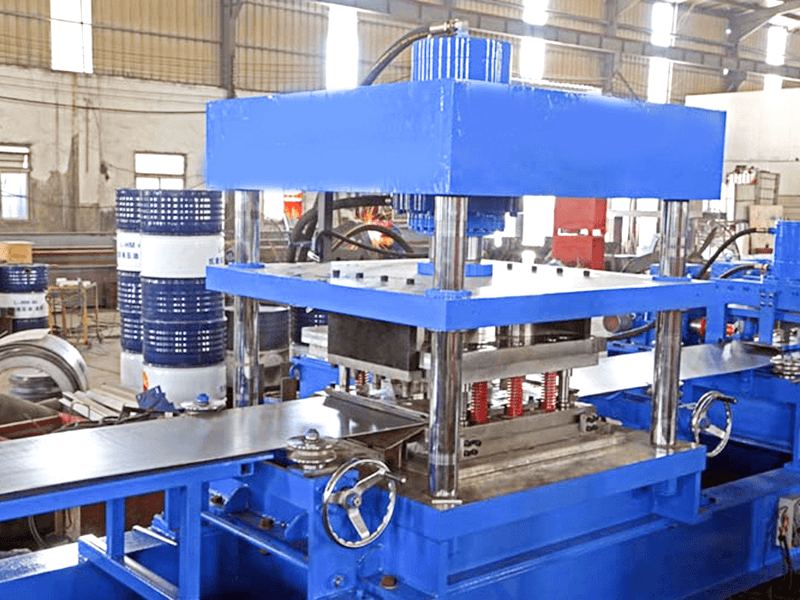

Online na sistema ng pagsuntok: Hydraulic/servo drive, mabilis na pagbabago sa die, hole pitch tolerance na ±0.2mm.

Dynamic flying saw cutting: Ang saw blade ay gumagalaw nang sabay-sabay sa guardrail, na may coolant upang maiwasan ang sobrang init.

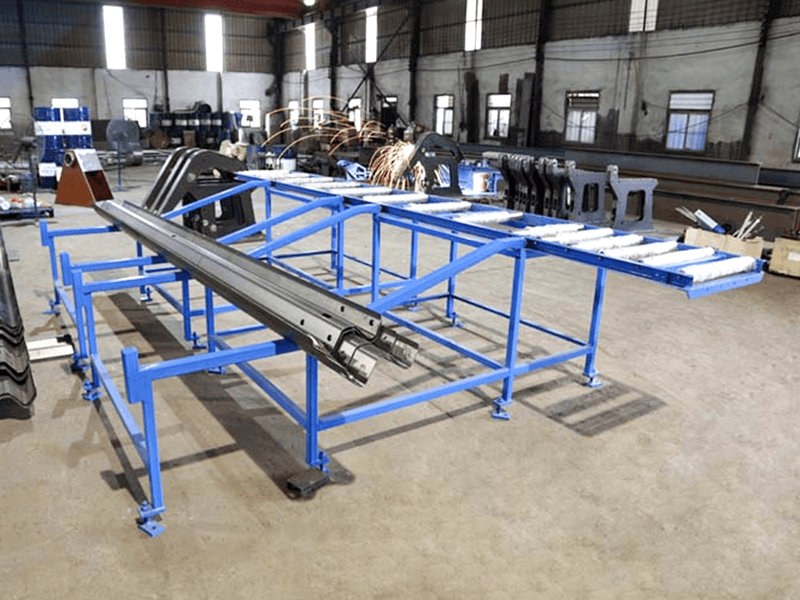

Awtomatikong palletizer: Palletizing gamit ang robotic arm o hydraulic push plate, na may adjustable stack height (karaniwang 2.5 metro).

Intelligent control system: Industrial PLC touch screen, pagsasama ng setting ng parameter, fault diagnosis, production statistics, at pagsuporta sa IoT remote monitoring.

Halaga ng Industriya:

Engineering Efficiency: Ang isang linya ng produksyon ay maaaring gumawa ng hanggang 5,000 kilometro ng guardrail taun-taon, na nakakatugon sa mga pangangailangan ng 100-kilometrong highway construction.

Pinahusay na Kaligtasan: Ang tumpak na hugis ng alon na istraktura ay nagbibigay-daan sa guardrail na nakatiklop sa maayos na paraan sa panahon ng banggaan, sumisipsip ng kinetic energy at binabawasan ang mga aksidente sa aksidente ng higit sa 40%.

Pag-optimize ng Gastos: Kumpara sa tradisyonal na naka-segment na mga proseso ng stamping at welding, nakakatipid ito ng 12% sa materyal at binabawasan ang mga gastos sa paggawa ng 60%.
